IPX 软交换系统

简介

  • 系统概述
    香港中桥IPX软交换系统致力于为上车运营商,下车运营商提供可运营,可计费的解决方案。IPX软交换系统包括H323 GK,RADIUS实时计费系统,管理软件,客户服务系统,适用于VOIP流量交换服务,驻地网用户接入,企业集团内部IP电话系统。

    在IPX 软交换系统上可以布署以下业务
       1、VOIP流量交换。 本系统为每个来话网关分配一个卡号，每次通话经过卡的验证，实时扣费. 在选择路由的时候,可以根据路由的优先级,忙闲程度来选择最价的路由.提供数据分析和挖掘功能,分析出每个路由的接通率, < 30秒呼叫,为您的业务提供依据.
       2、IP 超市业务。小网关可以注册到系统，经过系统的验证后就可以拨打电话，并且实时扣费,话吧业主可以通过本系统提供的WEB界面及时查看到通话记录，进行收费。业主可以自己管理费率，查询帐单和自己的余额。
       3、企业话务市场. 可以在每个企业安装小网关或IP电话机, 经过系统的验证后就可以拨打电话. 系统提供了WEB 查询和IVR 查询两种方式,使用户可以知道自己的余额.代理商可以为自己的用户充值转帐,企业用户可以通过WEB了解自己的详细通话记录.
       4、Pc2phone /USB phone业务 .pc2phone/usb phone 也可以注册到本系统,经过系统的验证以后就可以拨打电话, 系统提供了WEB 查询和IVR 查询两种方式,使用户可以知道自己的余额.代理商可以为自己的用户充值转帐,企业用户可以通过WEB了解自己的详细通话记录.我们的系统除了支持普通宽带电话机,还支持那种通过拨号上网的IP电话机,这尤其适合于在国外运营但宽带普及率不高的运营商.
       5、IP电话卡业务.我公司的软交换平台可以支持小网关发行IP电话卡,普通电话用户在没有网关和宽带的情况下,只要拨入到小网关,在听到语音提示以后,输入卡号和对方号码,就可以接通电话,费用从卡中扣除.小网关(经过我公司改造)只要安装在有宽带的情况下注册到本系统,即可享受此项业务.

    在系统建设初期,可以在同一台服务器上布置上述应用软件

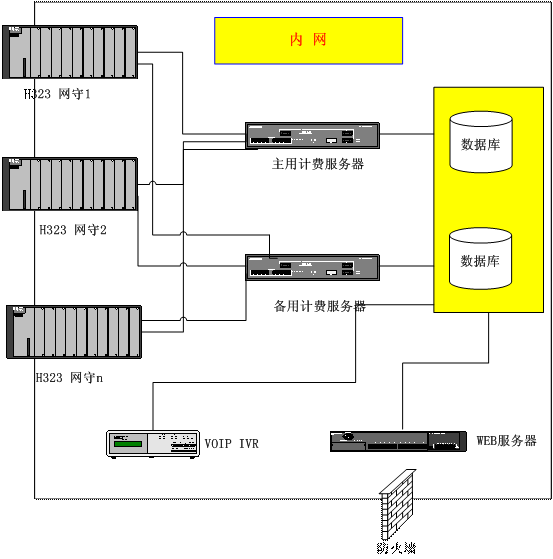

  • 系统组成 H323 GK
    1、 H323 GK
     H323 GK (网守) 是软交换系统的核心,它起着设备管理,呼叫控制,路由选择,性能监控,播放IVR等重要作用
    a. 设备管理: 允许网关以注册或非注册方式接入本系统,支持对H323ID,IP地址,主叫号码,前缀等多种认证方式,可以在运行过程中,禁止或允许某个网关的使用,观察某个网关的通话数量,切断某个通话等.
    b. 呼叫控制: 网关呼叫进来以后,可以通过查询后台的计费系统来决定是否允许呼叫以及设置相应的通话时间,支持修改主叫和被叫号码,支持多种路由选择策略功能. 同时可以使用点对点和点对面的呼叫,支持NAT下面做主叫和被叫方式以及配合运营商放号功能.
    c. 路由选择功能:可以根据前缀,路由的优先级(第一路由,第二路由,第三路由以及各自的容量线数.由系统人为定义,通常是考虑费率,语音质量等因素),实现不同的路由指向.可以定义多种路由表,不同的路由表由不同的客户使用, 这一特性的引入使得多个虚拟运营商客户共用一个软交换系统而可以使用各自的路由资源.
    d. 性能监控: 本系统可以支持上万个用户同时注册,同时上千路的同时呼叫,在系统运行中,可以实时看到目前的呼叫情况(主叫,被叫,主叫IP,被叫IP, 已通话时间等)和网关在线状态(IP,H323ID,号码,是否处于NAT以及对应于WAN的IP地址),可以随时注册网关或注销网关,可以切断通话,对于RTP 流转发模式的呼叫,系统还可以看语音流连接的信息.
    e. 播放IVR: GK 内置的IVR 可以提供给pc2phone, ipphone ,小网关用户查询自己的余额,充值,适合于电话卡用户和预付费用户.
    f. Pc2phone业务的支持: 本公司的GK和目前市场上主流的pc2phone 软件配合,为pc2phone用户显示余额,通话时间,扣费等,为您提供优质的服务.
    g. 支持扩展,支持主备用和多个GK之间的并联操作,支持GK的级联,这样在布置大规模的网络系统的时候,可以通过在不同的地方安装多个分GK,并在中心点安装一个主GK,每个分GK负责当地内部的话务,当需要和外部进行通讯的时候,通过主GK来联系.多个分GK/主用GK可以共用一个计费系统,也可以在每个GK的地方都布置一个计费系统

    2、 运营计费系统
    运营计费系统和 H323 GK之间通过RADIUS 协议通讯, 本公司的运营计费系统支持标准的RADIUS 协议,目前已经和CISCO, QUINTUM ,GNUGK,AVS等多种软交换系统配合使用成功.
    a. 同时支持多个客户端和多个业务,这里的客户端可以是本系统的GK, CISCO/QUINTUM 网关的发卡计费, 其他与Radius 兼容的软交换系统的计费. 系统对每个客户端的认证是采用IP地址+ MD5 128 位共享密钥,非法客户无法接入到本系统.
    b.为充分保证计费系统的实时性和效率,采用数据库连接池的方式与后台系统连接,保证快速的存取数据,计费系统采用oracle/mysql 等性能优越的数据库.
    c.为充分保证计费系统的实时性和效率,采用数据库连接池的方式与后台系统连接,保证快速的存取数据,计费系统采用oracle/mysql 等性能优越的数据库.
    d.支持主备用计费或在几个计费服务器之间以轮巡方式进行计费操作.单个计费服务器即可支持在3秒种之内的十万个查询.通过部署多个计费服务器之间的轮巡或主备用等可以轻松支持在3秒种之内的十万个查询.通过部署多个计费服务器之间的轮巡或主备用等可以轻松支持百万用户的规模.
    e.支持预付费和后付费用户.可以把H323ID,IP地址,前缀或任何唯一标志客户的字符串作为验证和计费的依据,适用范围广泛.
    f.支持预付费和后付费用户.可以把H323ID,IP地址,前缀或任何唯一标志客户的字符串作为验证和计费的依据,适用范围广泛.
    g.支持运营商,代理商,最终用户三级管理结构, 运营商可以为代理商制定代理商费率,以及信用额度,查询代理商,在余额不足等情况下关闭代理商帐号, 代理商可以为最终用户制定费率,以及信用额度,查询,在余额不足等情况下关闭最终用户帐号.
    h.多种费率组的支持,可以针对不同的用户群制定不同的费率,针对不同的代理商制定不同的费率,并具有网上的充值转帐功能,用户可以自己登录WEB查询系统,查看自己的通话记录,余额以及帐号的历史记录,以及倒出CDR纪录到本地EXCEL文件.
    i.系统还支持折扣和节假日费率.
    j.系统通过对CDR进行统计,可以统计出针对某个用户或某个路由的通话总数,金额,接通率,平均通话时长,最长通话时长等.
    k. Web 查询界面采用https 协议,通过发放批准的安全证书,保证交易的安全性,所有传输的数据都经过加密后再网上传输,防止非法窃听.用户登录系统的WEB界面如果超过一定时间没有动作,系统就会自动提示用户重新登录.

    3、GK web 管理
    系统通过WEB 的形式进行设备管理,路由管理,以及呼叫控制等,本公司的GK可以同时用于多个虚拟运营商,每个虚拟运营商可以通过WEB进入到不同的界面,管理属于自己的网关或路由信息等.

    4、计费WEB 管理
    a. 支持运营商,代理商,最终用户三级管理结构, 运营商可以为代理商制定代理商费率,以及信用额度,查询代理商,在余额不足等情况下关闭代理商帐号, 代理商可以为最终用户制定费率,以及信用额度,查询,在余额不足等情况下关闭最终用户帐号.
    b. 多种费率组的支持,可以针对不同的用户群制定不同的费率,针对不同的代理商制定不同的费率,并具有网上的充值转帐功能,用户可以自己登录WEB查询系统,查看自己的通话记录,余额以及帐号的历史记录,以及倒出CDR纪录到本地EXCEL文件.
    c. 系统还支持折扣和节假日费率.
    d. 系统通过对CDR进行统计,可以统计出针对某个用户或某个路由的通话总数,金额,接通率,平均通话时长,最长通话时长等.
    e. Web 查询界面采用https 协议,通过发放批准的安全证书,保证交易的安全性,所有传输的数据都经过加密后再网上传输,防止非法窃听.用户登录系统的WEB界面如果超过一定时间没有动作,系统就会自动提示用户重新登录.

    5、VOIP IVR
    提供给用户查询余额,充值,录音等用途,也可以用于运营商用于向用户发送提示信息,例如欢迎词,广告语,系统忙提示等,同时支持500路用户访问IVR.支持中文,英文等多种方式,运营商只需要录制相对应语种的语音就可以支持西班牙文等.支持g723,g711,g729等多种格式,支持目前市场上大部分的H323 网关,pc2phone,ipphone等.
  • 产品特点
    • 大容量:
      系统可以支持上千路通话同时呼叫,上万个网关注册,通过布置多个GK和计费系统,可以达到更大的处理容量.
    • 高可靠性:
      系统关键部分都支持冗余和主备用切换机制,GK本身可以通过并联方式(几个GK之间是分布式处理)为客户提供服务,或通过级联方式(多个分GK和一个主GK). GK访问计费系统的时候可以以轮巡或主备用方式访问后台的计费系统.计费系统数据库采用linux上的mysql,oracle等大型数据库,这几种数据库都支持集群,失败切换,缓冲等重要的高可靠性功能, oracle 还支持内存数据库,所有资料都是在内存中操作.
    • 安全性
      1. linux 的安全性: linux 比windows 更稳定,更安全,病毒少,性能高.
      2. 数据库的安全性:mysql 数据库可以做到对不同的用户有不同的权限,可以不同的用户对不同的表有不同的读,修改,删除等权限.对用户的操作数据库自动记入日志,可以定期查看,在发生误操作的时候,可以通过管理员身份倒回到正确状态.
      3. GK 的安全性: GK对接入的网关可以根据H323ID,IP地址,前缀等多种方式验证.对于pc2phone 用户还可以采用MD5的方式验证口令,同一个H323ID只能一个网关使用,防止盗用H323ID.对于恶意的IP 进来,可以阻止进入LINUX 电脑.
      4. 计费系统的安全性.
        计费系统只允许经过配置的几个IP地址和合法的共享密钥进入,客户程序(这里是指GK)发送的报文经过MD5验证以后,才能接受服务,密码报文都经过加密,不会被识别.
        计费系统的程序使用了非知名端口并可以随时修改,防止黑客的恶意攻击.
        所有计费资料都保存在数据库中,对可能错误的数据也记入数据库,以便更进一步的分析处理. 计费系统保存了1个月或更长时间的日志文件,一旦需要,可以调出来,用于查明原因.
      5. web 服务器的安全性.
        web 采用tomcat +apache 的组合,在一台服务器上启动多个web 服务器, 分别为系统管理员,代理商,和最终用户使用,所有用户都经过验证后才能进去系统,在客户端和web服务器之间采用https 传输,不会被网络上窃听.不同角色的用户进入只能访问他本身权限的内容.
  • 扩展性
    1. GK的扩展.
      当系统容量很大的时候,可以布置多个从GK+1个主GK,每个GK负责一定的用户群,当需要和另外的GK或其他系统通讯的时候通过主GK于外界通讯和集中管理,每个GK可以设置自己最多能处理的用户数目和通话数量,当超过容量的时候,可以通知新的待注册网关注册到其他GK上去.
    2. 计费系统的扩展.
      计费系统可以部署为主备用方式,当一个计费系统发生鼓障的时候自动切换到另一个备用计费系统,备用计费系统切换成主用计费系统.当布置多个系统的时候,多个计费系统之间可以以轮巡或分布的方式为用户服务.我公司的计费系统支持无状态处理,可以通过布置多个系统而对外面的客户程序没有任何影响.
    3. 数据库的扩展.
      mysql/oracle 等数据库广泛用于电信等大规模系统,支持扩展,支持数据分布,支持在多台服务器上布置高可靠性应用(需要第三方软件的支持)
    4. web服务器的扩展.
      系统采用apache+tomcat 作为web服务器架构,可以通过申请DNS服务(一个DNS对应多个IP地址),来实现平滑扩展,而对用户没有任何影响. 为了保证WEB服务的高可靠性,每个服务器上启动了若干个tomcat 实例,这几个tomcat之间是采用负载分担,当一个tomcat发生故障的时候,可以自动由下一个tomcat 接管.
  • 开放性:
    系统采用标准的H323协议,支持市面上的大部分网关,已经和我们系统成功连接过的网关有: cisco,quantum ,clarent,国庭,伟桥,DLINK,PA168类话机,全颖，antek,VOIP 语音卡 等.以及openphone, netmeeting, etalk 等pc2phone 软件.
    我公司的软交换系统提供对外开发的接口，系统集成商可以在此基础上开发自己的路由选择算法和各种统计监控．GK和Billing 之间采用标准的radius 协议，他们彼此独立，客户可以自己选择第三方产品和本公司产品集成.
